産業用高圧ポンプ

超高圧用オペレイト式超高圧バルブ

トクピポンプの特長

シール機構 (無注油・水漏れなし)
  • 高圧側 A シールからの水漏れは低圧側 B シールにて止まり、吸入側に環流し、外部には水が漏れにくい構造です。無注油で使用できます。
セラミックプランジャー (交換可能)
  • セラミックプランジャーは磨耗が少なく、 傷が付きにくい為、シールを長持ちさせます。
  • セラミックはロック剤で芯出固定されています。
シール (長寿命・交換容易)
ポンプカットモデル
  • シール部は、T-N-B※ 合成の最高質パッキンを使用しております。
  • バックアップ方式の為、高圧に対して効果的にパッキン作用をいたします。
  • シール寿命はカタログ表示圧力・水量での社内テスト(上水・常温)で2000時間の運転クリアしています。
  • ※ T テフロン N ニトリル B ブロンズ
ダイレクトドライブ (芯出容易)
超純水ポンプ
  • AD型・D型はエンジン又はモーターに直結して使用できる高速型設計です。
  • プーリー減速で使用することもできます。
特殊用途に対応するポンプ

当社の高圧ポンプはセラミックプランジャーを使用し、長寿命を特長としております。更に次の様なポンプも製造しております。

  • 超純水対応高圧ポンプ・・・接液部はすべてSUS材で作られており、シール部は特殊な材質を使用しております。
  • ステンレス高圧ポンプ・・・接液部はすべてSUS材で作られております。
  • 接液部のシールはNBRが標準です。オプションのフッ素ゴム、PTFE及び高分子ポリエチレンにより各種液体に対応します。
注意

ポンプをご使用の際は、クランク室に必ずオイルを入れて運転してください。
オイルは『エンジンオイル SAE10W-30」または「工業用潤滑油 ISO VG100~150グレード」をお使いください。油圧作動油は使えません。

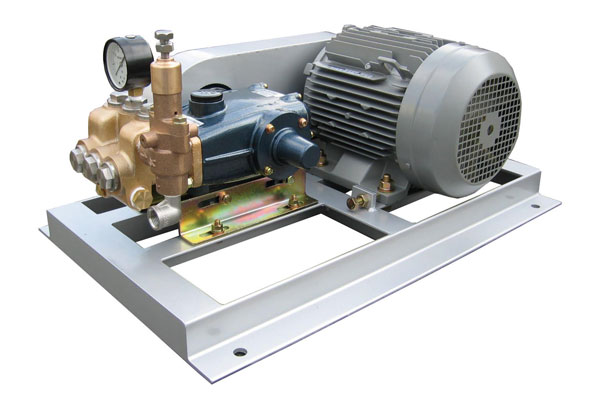

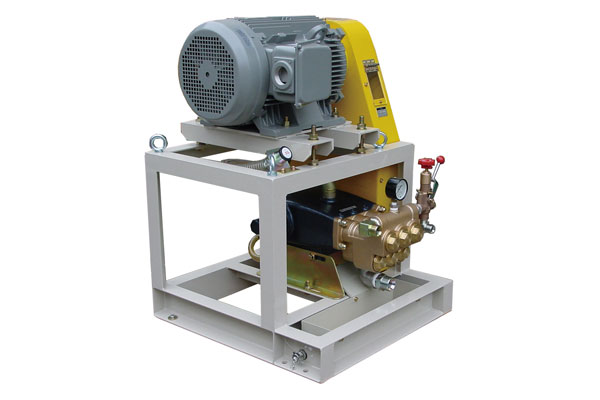

ポンプ+モーターセット(一例)

ポンプ形式 モーター
kw
圧力
MPa
吸水量
L/min
形状 外形参考寸法
L×W×(H)㎜
A-713
A-1013
AD711
AD-1008
0.4 3 5 平置き 540x340x(343)
0.75 7 5 540x340x(343)
1.5 7 10 550x370x(343)
2.2 10 10 600x400x(343)
A-722
A-1018A
AD1015
AD-720
1.5 5 14 平置き 685x395x(342)
2.2 7 15 700x400x(362)
3.7 10 14 700x400x(362)
1.5 5 14 縦置き 400x400x(700)
2.2 7 15 400x400x(700)
3.7 10 14 400x400x(787)
A-1035
A-1535A
A-2125A
3.7 7 25 平置き 800x460x(380)
5.5 10 25 850x520x(400)
7.5 10 28 900x550x(420)
11 20 20 950x640x(425)
3.7 7 25 縦置き 500x460x(820)
5.5 10 25 550x500x(915)
7.5 10 28 550x500x(925)
11 20 20 600x550x(950)
3.7 7 25 箱型 500x460x(820)
5.5 10 25 700×700x(1010)
7.5 10 28 800x750x(1100)
11 20 20 840x900x(1100)
R-1050
A-770
R-2030
5.5 5 50 平置き 1050x595x(445)
7.5 7 50 1100×600(482)
11 10 40 1100x700x(482)
5.5 5 50 縦置き 670×650×(867)
7.5 7 50 670x650x(867)
11 10 40 670×650×(894)
5.5 5 50 箱型 840×900x(900)
7.5 7 50 840x900x(900)
11 10 40 840×900x(1000)
R-7150
R-3036
R-5022
7.5 3 100 平置き 1240x650x(499)
11 5 100 1340x650x(645)
15 7 100 1340x650x(645)
15 20 35 箱型 940×950x(1200)
30 23 940×950x(1200)
50 14 940×950x(1200)
18.5 20 43 940x1100x(1395)
30 28 940x1100x(1395)
50 17 940x1100x(1395)

●平置型

●縦置型

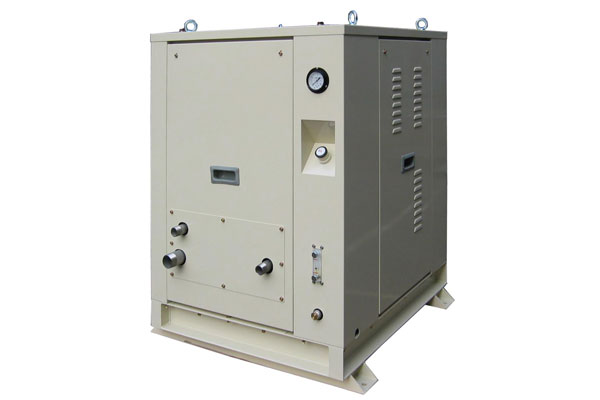

●箱型ユニット(防音型)

●ご注文の際には、ご使用の圧力、水量、形状をご指定下さい。

●上記のリスト以外の仕様も用途に応じて設計いたします。

●純水対応も可能です。

ポンプ 減速型 Vベルト・ドライブ型

A-713S/1013S

A-1035

A-2125A

A-770/R-1050

A-1035AV

型式 回転数rpm 吸水量L/min 圧力MPa 所要
動力 KW

油量
L
重量
Kg
吸水口
吐水口 軸径
mm
キー
mm
外形寸法
長X巾X高
mm
ポンプ性能線図
PDFファイル

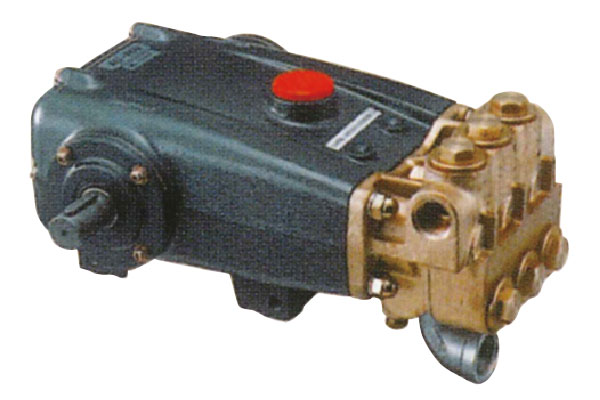

A-713(S) 1,100 13.0 7 1.9 0.35 6 1/2 3/8 18 5×5 237×231×147
A-1013(S) 1,100 13.0 10 2.7 0.35 6 1/2 3/8 18 5×5 237×231×147
A-722(S) 980 22.1 7 3.2 0.63 10 1/2 3/8 18 5×5 308×256×176 DOWNLOAD
A-1018A(S) 1,000 18.1 10 3.8 0.63 10 1/2 3/8 18 5×5 308×256×176 DOWNLOAD

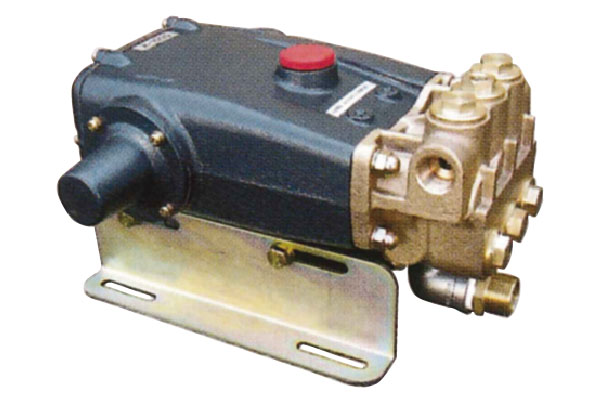

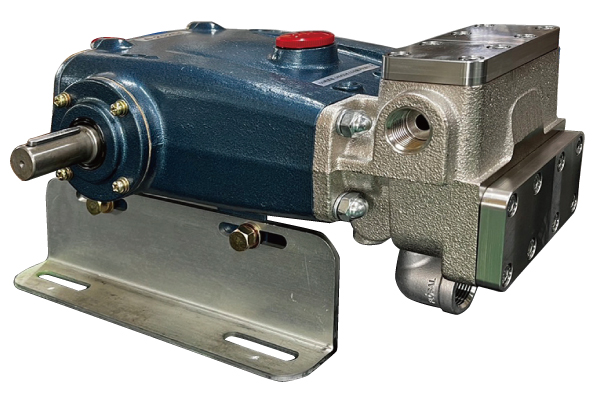

A-1035(S)(V) 880 35.0 10 7.3 1.1 21 1 3/4 25 7×7 366×322×225 DOWNLOAD
A-1520A(S)(V) 850 20.0 15 6.2 1.1 25 1 3/4 25 7×7 379×322×222 DOWNLOAD
A-1525A(S)(V) 850 24.3 15 1.1 25 379×322×225
A-1535A(S)(V) 880 35.0 15 11.9 1.1 25 1 3/4 25 7×7 379×322×222 DOWNLOAD
A-2120A(S)(V) 850 20.0 20 8.3 1.1 25 1 3/4 25 7×7 379×322×222 DOWNLOAD

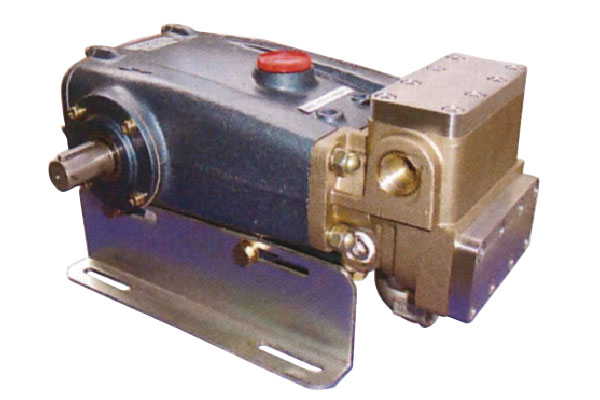

A-2125A(S)(V) 850 24.3 20 10.1 1.1 28 1 3/4 25 7×7 379×322×222 DOWNLOAD

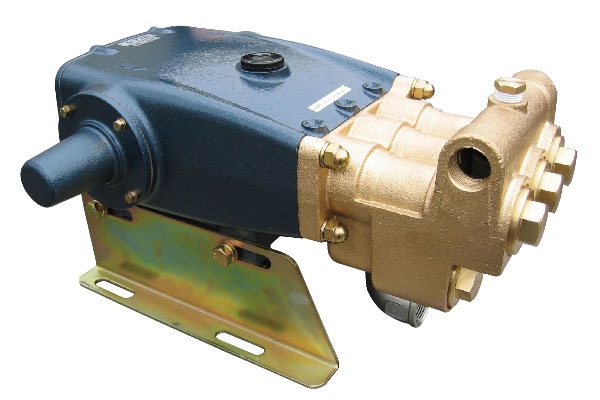

A-770(S)(C) 650 72.8 7 10.6 2.3 35 1 1/4 1 30 7×7 504×407×269 DOWNLOAD
R-1050(S)(C) 700 50.0 10 10.5 2.3 32 1 1/4 1/2,3/4 30 7×7 500×408×240 DOWNLOAD
R-1543(C) 700 43.2 15 13.5 2.3 84 1 3/4 30 7×7 498×417×281
R-8110L(S)(C) 600 110.0 10 22.9 5.5 75.5 1 1/2 1 50 14×7 652×521×286 DOWNLOAD
R-7150L(S)(C) 650 157.0 7 22.9 5.5 76 2 1 50 14×9 652×521×286 DOWNLOAD

型式末尾に(S)の表示があるものは、接液部ステンレス仕様の型式を表します。
型式末尾に(V)の表示があるものは、接液部FCV仕様の型式を表します。
型式末尾に(C)の表示があるものは、接液部45C仕様の型式を表します。

ポンプ 超高圧型

A-5007

R-2150

R-3036/R-5022

A-10003

型式 回転数rpm 吸水量L/min 圧力MPa 所要
動力 KW

油量
L
重量
Kg
吸水口
吐水口 軸径
mm
キー
mm
外形寸法
長X巾X高
mm
ポンプ性能線図
PDFファイル
A-5007(S)(C) 600 7.0 50 7.3 1.1 28 1/2 3/8 25 7×7 414×322×239
R-2030(S)(C) 700 30.9 20 12.9 2.3 84 1 3/4 30 7×7 498×417×281
R-2150LW(S)(C) 600 54.0 20 22.4 5.5 125 1 1/4 3/4 50 14×9 721×521×318
R-3036LW(S)(C) 600 36.3 30 22.7 5.5 125 1 3/4 50 14×9 698×521×290
R-5022LW(S)(C) 600 23.1 50 23.1 5.5 125 3/4 1/2 50 14×9 698×521×290
A-10003 610 3.7 100 6.2 1.1 29 1/4 G1/4 25 7×7 445×322×245

型式末尾に(S)の表示があるものは、接液部ステンレス仕様の型式を表します。
型式末尾に(C)の表示があるものは、接液部45C仕様の型式を表します。

ポンプ 直結型ダイレクト・ドライブ型

AD-708/AD-711

AD-720/AD-1015

D-2116

型式 回転数rpm 吸水量L/min 圧力MPa 所要
動力 KW

油量
L
重量
Kg
吸水口
吐水口 軸径
mm
キー
mm
外形寸法
長X巾X高
mm
ポンプ性能線図
PDFファイル

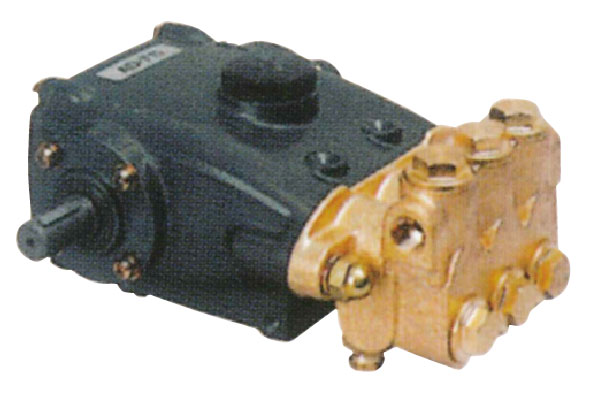

AD-708(S) 1,800 7.9 7 1.1 0.35 6 1/2 3/8 18 5×5 237×231×122
AD-1008(S) 1,800 7.7 10 1.6 0.35 6 1/2 3/8 18 5×5 237×231×147
AD-711(S) 1,800 11.2 7 1.6 0.35 6 1/2 3/8 18 5×5 237×231×122
AD-720(S) 1,800 19.3 7 2.8 0.63 9 1/2 3/8 20 5×5 308×256×138
AD-1015(S) 1,800 15.6 10 3.3 0.63 9 1/2 3/8 20 5×5 308×256×138
AD-740(S)(V) 1,800 42.6 7 6.2 1.1 20 1 3/4 25 7×7 366×269×160
AD-1030(S)(V) 1,800 32.0 10 6.7 1.1 20 1 3/4 25 7×7 366×269×160

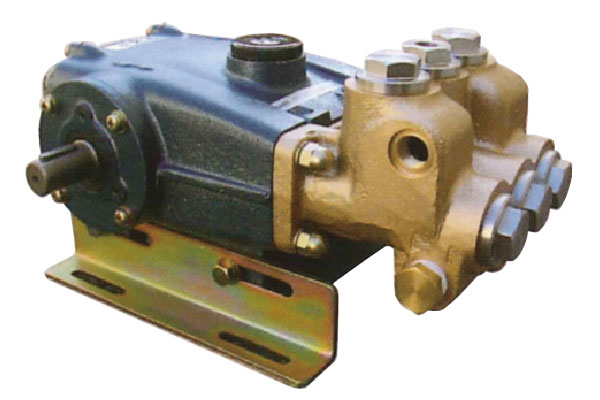

D-2114(S)(C) 1,800 13.7 20 5.7 0.6 13.2 1/2 3/8 20 6×6 315×260×172
D-2116(S)(C) 1,800 16.0 20 7.0 0.6 13.2 1/2 3/8 20 6×6 315×260×172
D-2120(S)(C) 1,800 20.0 20 8.5 0.6 13.2 1/2 3/8 20 6×6 315×260×172
D-3511(S)(C) 1,800 11.0 35 8.2 0.6 13.4 1/2 3/8 20 6×6 315×260×172

型式末尾に(S)の表示があるものは、接液部ステンレス仕様の型式を表します。
型式末尾に(V)の表示があるものは、接液部FCV仕様の型式を表します。
型式末尾に(C)の表示があるものは、接液部45C仕様の型式を表します。

資 料

ポンプの所要動力計算方法

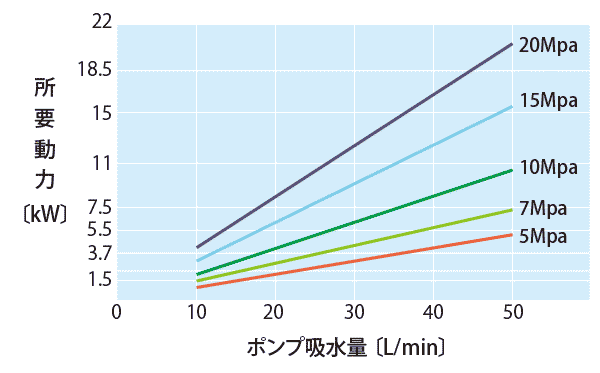

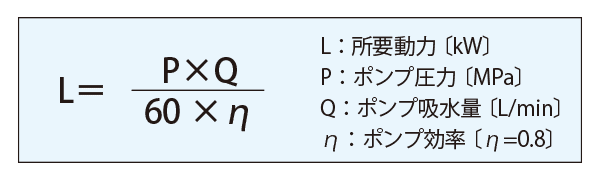

ポンプの所要動力は、ポンプの圧力及び吸水量で決まります。下の式で計算できます。

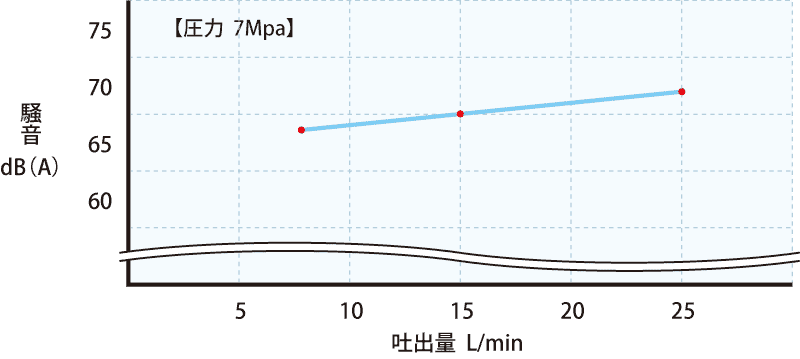

プランジャーポンプ騒音値

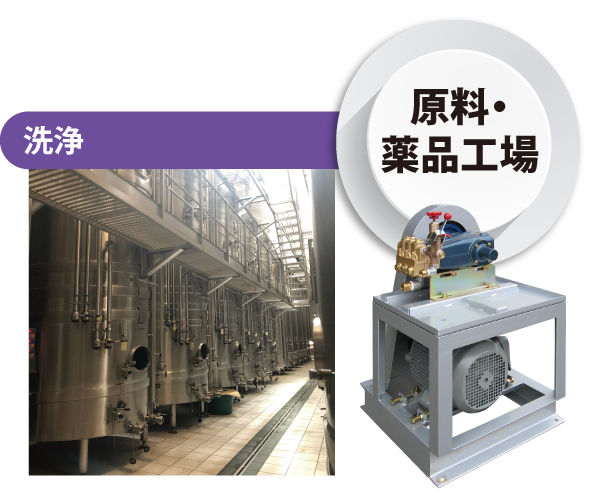

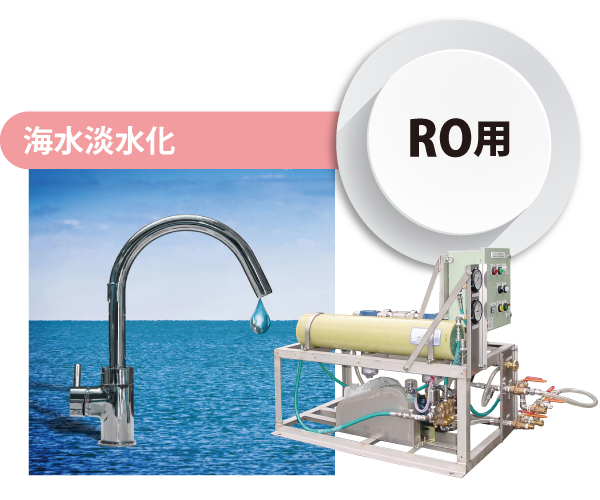

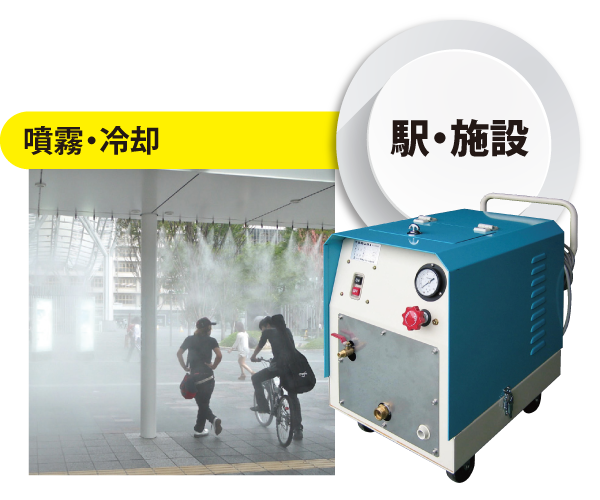

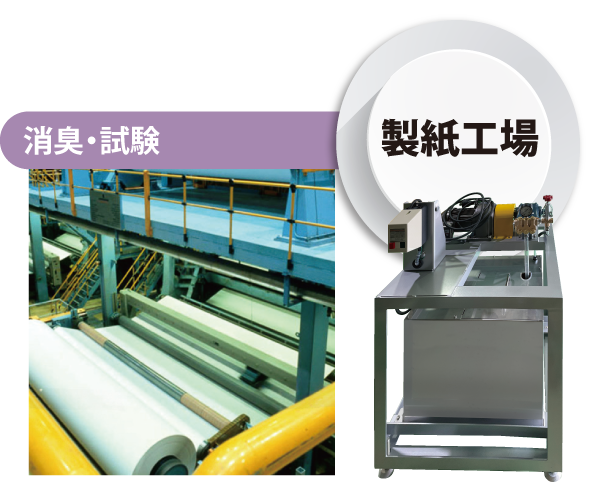

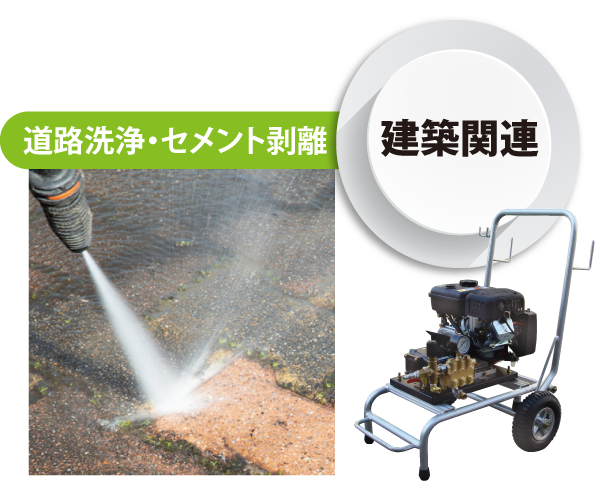

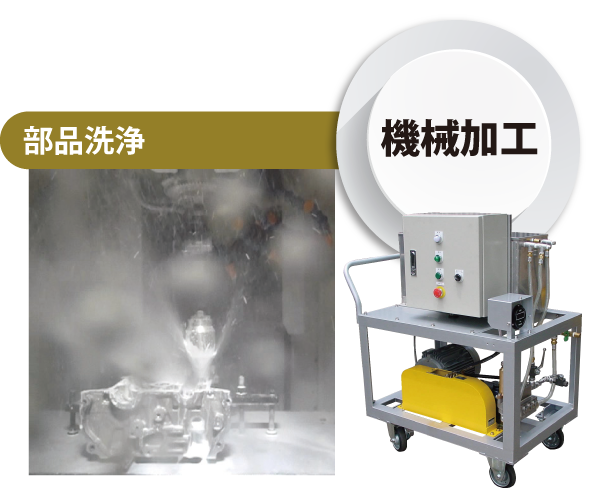

トクピ 産業用 高圧 プランジャーポンプ ユニット使用例

ノズル孔径&圧力&流量の参考表

噴射孔詳細 吐出圧力 MPa
孔径
(Φ)
孔断面積
(mm2)
2 3 4 5 6 7 10 15 20 25 30
0.6 0.283 0.86 1.05 1.21 1.36 1.49 1.61 1.92 2.35 2.71 3.03 3.32
0.7 0.385 1.17 1.43 1.65 1.85 2.02 2.18 2.61 3.20 3.69 4.13 4.52
0.8 0.503 1.53 1.87 2.16 2.41 2.64 2.85 3.41 4.18 4.82 5.39 5.91
0.9 0.636 1.93 2.36 2.73 3.05 3.34 3.61 4.32 5.29 6.11 6.83 7.48
1.0 0.785 2.38 2.92 3.37 3.77 4.13 4.46 5.33 6.53 7.54 8.43 9.23
1.1 0.950 2.88 3.53 4.08 4.56 5.00 5.40 6.45 7.90 9.12 10.2 11.17
1.2 1.131 3.43 4.20 4.85 5.43 5.94 6.42 7.67 9.40 10.85 12.13 13.29
1.3 1.327 4.03 4.93 5.70 6.37 6.98 7.54 9.01 11.03 12.74 14.24 15.60
1.4 1.539 4.67 5.72 6.61 7.39 8.09 8.74 10.45 12.79 14.77 16.52 18.09
1.5 1.767 5.36 6.57 7.58 8.48 9.29 10.03 11.99 14.69 16.96 18.96 20.77
1.6 2.011 6.10 7.47 8.63 9.65 10.57 11.42 13.64 16.71 19.30 21.57 23.63
1.7 2.270 6.89 8.44 9.74 10.89 11.93 12.89 15.40 18.86 21.78 24.35 26.68
1.8 2.545 7.72 9.46 10.92 12.21 13.38 14.45 17.27 21.15 24.42 27.30 29.91
1.9 2.835 8.60 10.54 12.17 13.60 14.90 16.10 19.24 23.56 27.21 30.42 33.33
2.0 3.142 9.53 11.68 13.48 15.07 16.51 17.84 21.32 26.11 30.15 33.71 36.93
2.5 4.909 14.9 18.24 21.07 23.55 25.80 27.87 33.31 40.80 47.11 52.67 57.70
3.0 7.069 21.45 26.27 30.34 33.92 37.16 40.13 47.97 58.75 67.84 75.84 83.08
4.5 12.566 38.14 46.71 53.93 60.30 66.05 71.35 85.28 104.4 120.6
5.0 19.635 59.59 72.98 84.27 94.22 103.2 111.5 133.2
6.0 28.274 85.81 105.1 121.3 135.7 148.6
1mm2当りの噴射量 3.03 3.72 4.29 4.80 5.26 5.68 6.79 8.31 9.60 10.73 11.75

[流量:L/min]  弊社での噴射孔の口径・形状の参考値【T-3】  2019年7月改訂

ノズル孔径&圧力&流量の参考表 ↓ダウンロード↓

100MPa超高圧ポンプ【新開発】

超高圧100MPaのハイパワーを実現しました。

100MPa超高圧ポンプ

100MPa超高圧ポンプ

超高圧ポンプユニット性能
原動機 名称 三相誘導電動機
型式 TFO-LKK
出力(kW) 7.5
電圧(V) 200
周波数(Hz) 50/60
同期回転速度(rpm) 1500/1800
超高圧ポンプ 型式 MJP1003
回転数(rpm) 650
吸水量(L/min) 3
圧力(Mpa) 100
油量(L) 1.1
重量(kg) 30
軸径(mm) φ25
キー寸法(mm) 7×7
水タンク 8.4ℓ
給水フィルター CW-1-R
ホース内径(mm) (オイルドレン及び調圧弁ドレン) φ10
ホース内径(mm) (上記以外の箇所) φ14
圧力調整 インバータによる回転数調整
Vベルト(動力) 3V-500
Vベルト(プロコン) 3V-250
全長(mm) 1100
全幅(mm) 610
全高(mm) 650
重量(kg) 200
建設資材の足場剥離洗浄に使用している動画です。

高圧ポンプの利用例

水門ゲートなどの手動ハンドルから 水圧ポンプで自動化と安全が可能です

特殊用途に対応するポンプ

弊社の高圧ポンプはセラミックと長寿命を特長としておりますが、更に次の様なポンプを製造しております。

トラブルシューティング(メンテナンス情報)

1.吸水しない
原因 対策
①吸水管の破損(空気吸入) 破損場所の交換、修理をする
②吸水管接手部の気密不良(空気吸入) 気密、シールを完全にする
③水槽に水がない 水を充たす
④吸水ストレーナーの目詰まり ストレーナーの掃除をする
⑤吸・排弁に異物がつまっている 異物を除く
⑥吸・排弁が磨耗している 新品と交換
⑦吸・排弁の固着 水道で吸入側に加圧、又は掃除をする
⑧調圧弁が加圧状態のままである 調圧弁を0圧にする、又は吐出側を開放する
⑨WシールA・Bが磨耗している WシールA・Bを新品と交換する
2.余水から多量の気泡がでる
原因 対策
①吸入側の気密不完全
  0圧時の気泡が異常
  加圧時の気泡は正常
破損場所・気密・シール部の修理、交換
②WシールA・Bの損傷 WシールA・Bを新品と交換する
3.圧力計の針の振れが大きい
原因 対策
①吸入側の気密不完全 破損場所・気密・シール部の修理、交換
②吸・排弁の磨耗、又は異物混入 新品と交換、又は掃除
③圧力計の故障 新品と交換する
④吸水ストレーナーの目詰まり ストレーナーの掃除をする
⑤WシールA・Bの磨耗 WシールA・Bを新品と交換する
4.圧力が降下する
原因 対策
①ノズル孔の磨耗、又は大きすぎる 新品と交換、又は適正ノズル使用
②ポンプ回転数不足 適正回転に直す
③吸・排粋の磨耗、又は異物混入 新品と交換、又は掃除
④WシールA・Bの磨耗 WシールA・Bを新品と交換する
⑤吸水ストレーナーの目詰まり ストレーナーの掃除をする
5.異常音がする
原因 対策
①吸入側の気密不完全 破損場所・気密・シール部の修理、交換
②WシールA・Bの磨耗 WシールA・Bを新品と交換する
③吸水ストレーナーの目詰まり ストレーナーの掃除をする
④ポンプ回転が高すぎる 適正回転に直す
⑤ベアリング破損 交換修理をする
⑥キャビテーション(吸入口径が小さい。又は温度が高すぎる時起こる) 正常管径にする。又は正常温度にする
6.クランク室からのオイル洩れ
原因 対策
①プランジャオイルシールの磨耗 新品と交換する
②クランク軸オイルシールの磨耗 新品と交換する
③バッキン不良 新品と交換する
④油抜栓がゆるんでいる 締める
⑤オイルゲージ取付不良 正しく取付ける
7.配管が激しく振動する
原因 対策
①吸入側の気密不完全 破損場所・気密・シール部の修理、交換
②WシールA・Bの磨耗 WシールA・Bを新品と交換する
③吸・排弁の磨耗、又は異物混入 新品と交換、又は掃除
④吸水ストレーナーの目詰まり ストレーナーの掃除をする
⑤吸入管が長すぎるか口径が絞ら れている 正常の長さ、正常の径に直す

カタログダウンロード

PDFファイルでカタログデータをご用意しております。一覧よりご希望のカタログをダウンロードしてくださいませ。
