S-HIPRECO 特長

  • コンパクト設計により省スペース・後付けに最適
  • (エレメントを使用しない)サイクロンセパレーターを採用
  • クリーンタンク液面制御にレベルタワー型液面計を使用

S-HIPRECO 仕様

型  式 S-HIPRECO 37 S-HIPRECO 37H S-HIPRECO 55 S-HIPRECO 55H
ポ ン プ A-1035 A-1035 A-1035 A-2125
圧力 7 MPa 10 MPa 10 MPa 14 MPa
吸 水 量 25L/min(60Hz時) 17L/min(60Hz時) 25L/min(60Hz時) 17L/min(60Hz時)
モーター AC200V4P 全閉外扇屋内 3.7kW AC200V4P 全閉外扇屋内 5.5kW
サイクロンセパレーター 分離能力 25μm:99% 10μm:90% at 0.2MPa(鉄系)
クリーンタンク容量 85L 有効 75L
寸法(長×幅×高) 750(配管含900)×700×1650
質  量 230kg 250kg
騒 音 値 80 db以下 82 db以下

高圧クーラントによる切削解説

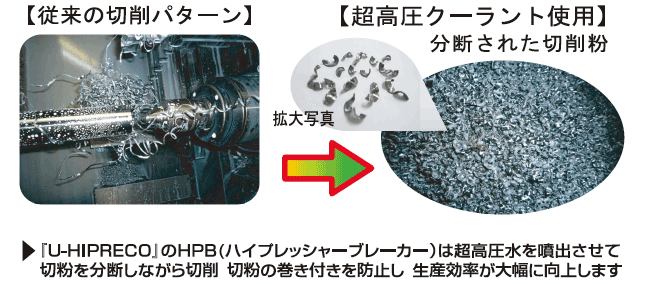

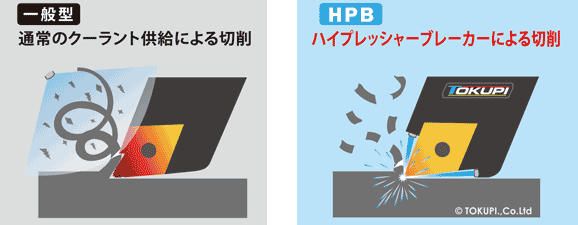

超高圧クーラントユニット『S-HIPRECO』を使用した切りくず分断システムHPB(ハイプレッシャーブレーカー)は超高圧クーラントを噴出させて切粉を分断しながら切削、切粉の巻き付きを防止し、生産効率が大幅に向上します。切削加工の困難なインコネル、ハステロイ、ステライト等の難削材加工にも生産効率の向上を実現します。 通常のクーラント状況では切りくずが邪魔をして、クーラントはインサートチップにほとんどかかりません。そのため、インサートチップの刃先に熱がこもりやすくなります。その結果、インサートチップの摩耗が進んだり、塑性変形を起こしやすくなります。

S-HIPRECO 主な用途


  • 切削時の効率改善・生産性の向上
  • 自動車部品
  • 航空機部品
  • 難削材 (切削工程で切粉が多く発生する材料)

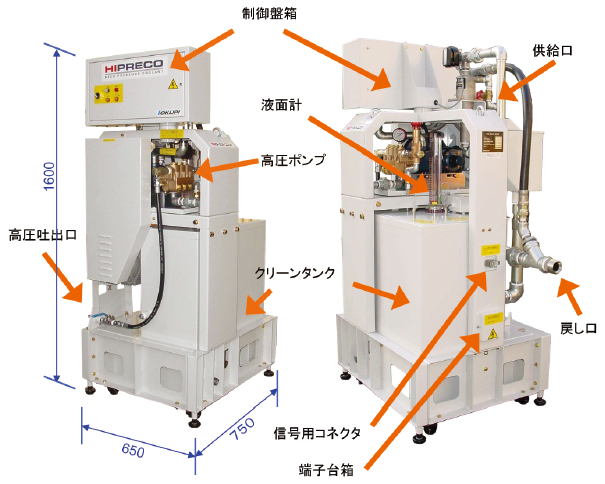

S-HIPRECO 寸法と各部紹介





ハイプレッシャーブレーカー(HPB)技術資料ダウンロード

HPBの技術を判りやすく解説したカタログと実験に基づく技術資料をご用意しております。
ご希望の方はお手数ではございますが、必要事項を入力してからダウンロードして下さいませ。
