超高圧吐出が加工面のドレスを実現 従来の概念を覆す手法（HPRドレス）で生産効率UP
研磨加工における砥石のダイヤドレス回数を大幅に低減、生産性の向上と経費削減を実現。HPRドレスを行うと従来140個加工毎に実施していたダイヤドレスは、2000個の加工を超えるまで必要がなくなりました。（弊社比）

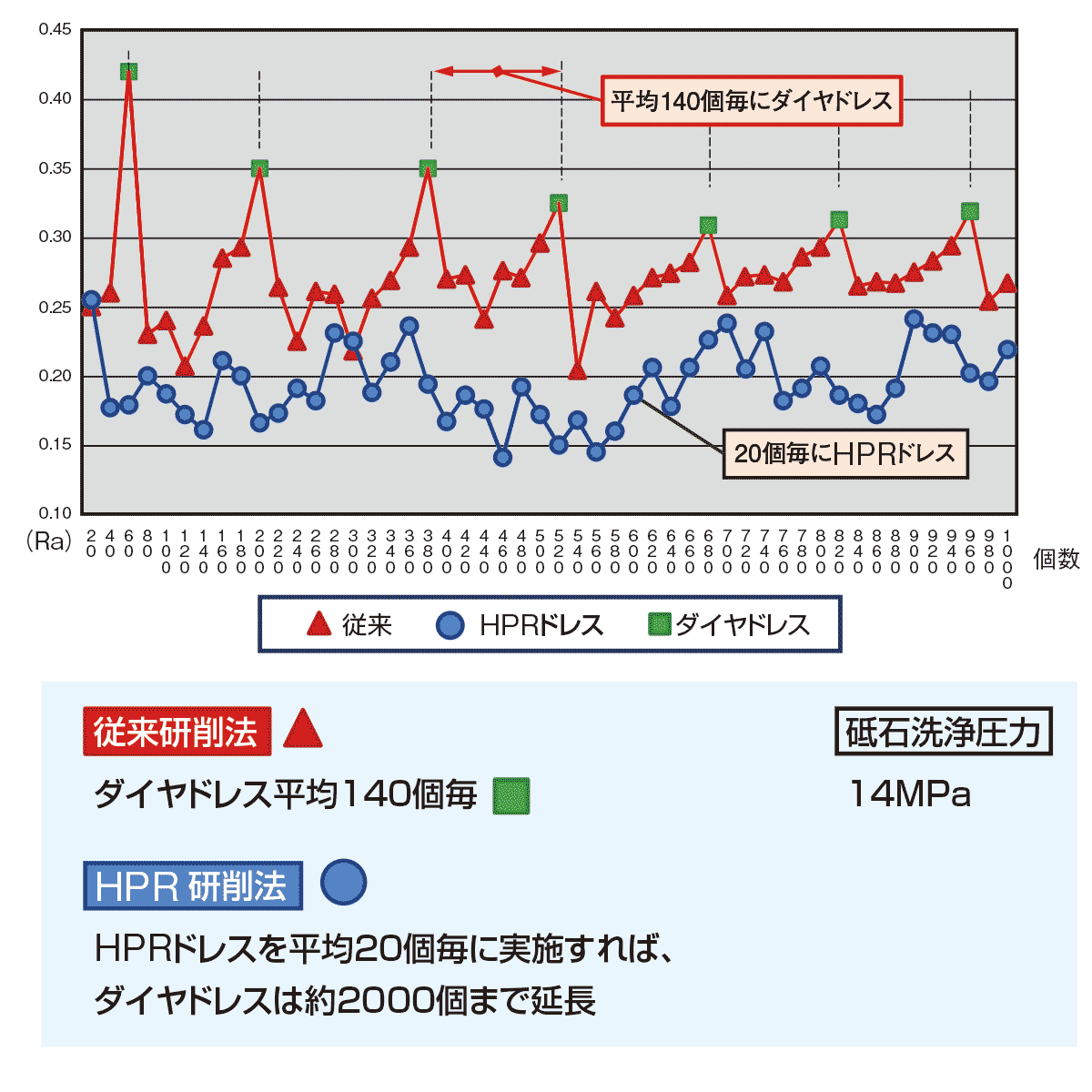

超高圧クーラントによる研削改善テスト（センターレス研削盤）
- 被削材：SUS304 φ22 × 100L
- 取り代：0.05mm
- 砥石回転数：1400rpm （1760m/min）
- ノズル送り速度：533mm/min（ノズル径φ0.3）
- 測定方法：Ra0.3を基準とし連続20本研削。20本目を粗さ測定し判断する
- 型式：C/GC 80I7V81R（7）455 × 205 × 228.6
- 型式：C/GC ・・・ 炭化ケイ素を主体とした砥粒
- 粒度：80 ・・・ 砥粒の大きさが平均177㎛
- 硬度：I・・・「I」は、軟らかめの設定
- 組織：7 ・・・ 容積比50%が砥粒
- 結合材：V81R ・・・ 磁器質のビトリファイドボンド周速：2000m/min仕様
ノズル径と圧力 ・ 流量関係表
| 噴射孔詳細 | 吐出圧力 MPa | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 孔径 （mm） |
孔断面積 (㎟) |
10 | 14 | |||||||||
| 0.3 | 0.071 | 0.48 | 0.57 | |||||||||
| 0.4 | 0.126 | 0.85 | 1.01 | |||||||||
| 0.5 | 0.196 | 1.33 | 1.58 | |||||||||
| 0.6 | 0.283 | 1.92 | 2.27 | |||||||||
| 0.7 | 0.385 | 2.61 | 3.09 | |||||||||

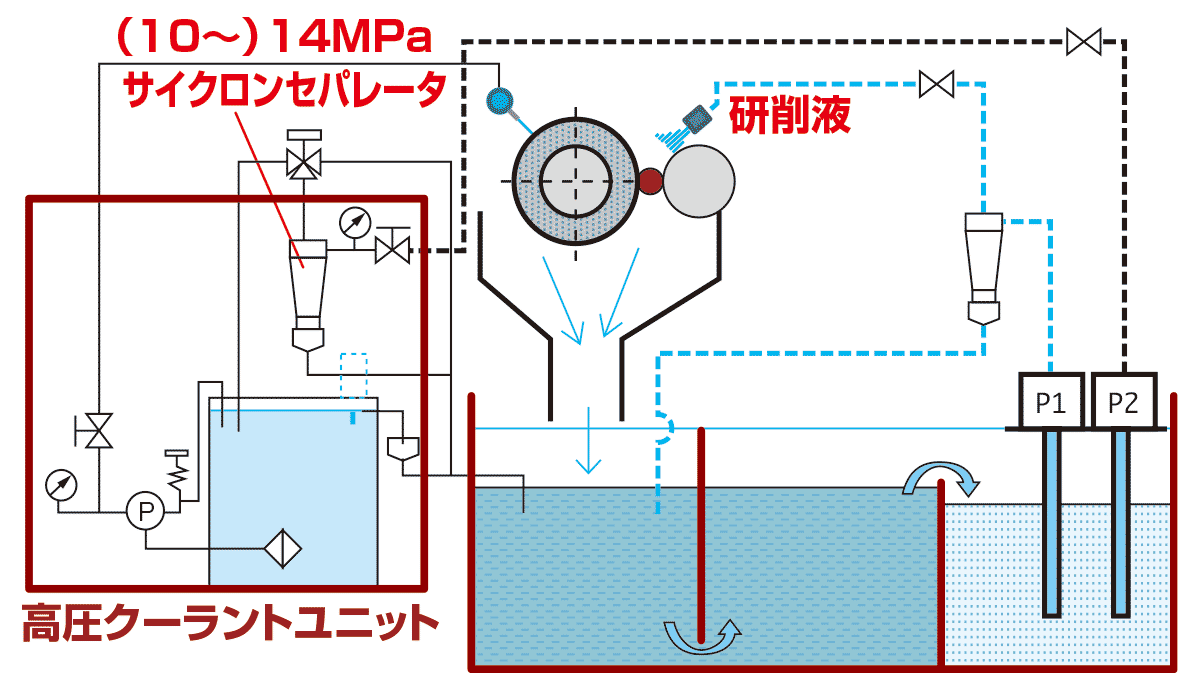

研削用超高圧クーラントフロー
