特 長
- 実績のある自社調圧弁の機構を採用。
- 電気的に圧力を任意設定可能。
- 本体材質にステンレス鋼を使用、耐蝕性、耐摩耗性に優れています。

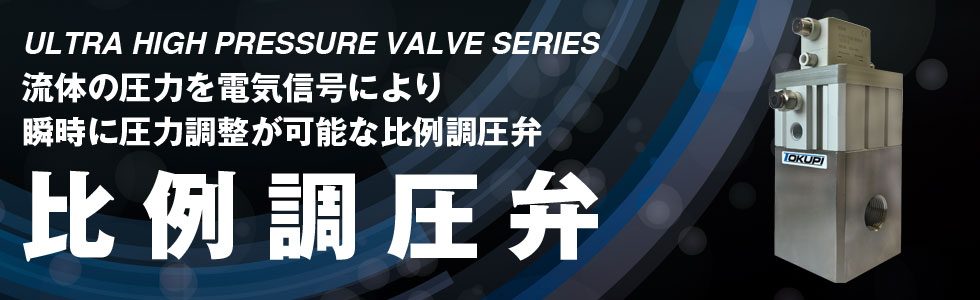

比例調圧弁
用 途
- 高圧装置の圧力調整
仕様
| 型式 | PSV-410 | PSV-414 | PSV-420 |
|---|---|---|---|
| 電源電圧（VDC） | 24 | 24 | 24 |
| 制御信号（VDC） | 0〜10 | 0〜10 | 0〜10 |
| アナログ出力（VDC） | 1〜5 | 1〜5 | 1〜5 |
| エアー圧力（MPa） | 0.4 | 0.4 | 0.4 |
| エアー流量（L/min） | 8 | 8 | 8 |
| エアー接続口（mm） | 6 | 6 | 6 |
| 圧力調整範囲（MPa） | 1〜10 | 1〜14 | 1〜20 |
| 最大流量（L/min） | 50 | 50 | 50 |
| 流路実断面積（mm²） | 159 | 159 | 159 |
| 質量（kg） | 5 | 5 | 5 |
| 供給口（Rc） | 3/4 | 3/4 | 3/4 |
| 吐出口（Rc） | 3/4 | 3/4 | 3/4 |
| 余水口（Rc） | 3/4 | 3/4 | 3/4 |
| 外観寸法（L×W×H）（mm） | 107×77×221 | 107×77×221 | 107×77×221 |
| 使用環境（℃） | 0〜50 | 0〜50 | 0〜50 |
| 電源制御線（m） | 3 | 3 | 3 |
※空気圧源にはエアードライヤー、エアーフィルター、オイルミストフィルターを用いて清浄な空気を使用してください。
※推奨レギュレーター：C-1040-6-W（CKD製）
注) 製品改良のため予告なく仕様を変更する場合があります。
オプション販売品
- 制御用電源ユニット（オプション販売品）
- 0〜20MPa無段階調整型（ダイヤル式）
- 7段階圧力切替型
